Lamellofreesset met 3 geleidelagers, D=40 mm, S=8 mm, HW

Compleet met spindel, 3 lagers, 2 ringen en een groefzaagje

Artikelnummer: 25173-5-40001
Verpakt per: 1 set / koker

Reserveronderdelen

  • Onderdeel: 24443-0-06080

    Type: Losse spindel

    Opname (d) = 6,0 mm.
    Artikel wordt geleverd inclusief 1 spindel.

  • Onderdeel: 39050-0-15006

    Type: Kogellager 15,0 mm

    Opname (d) = 6,0 mm.
    Artikel wordt geleverd inclusief 1x dit kogellager.

  • Onderdeel: 39050-0-19006

    Type: Kogellager 19,0 mm

    Opname (d) = 6,0 mm.
    Artikel wordt geleverd inclusief 1x dit kogellager.

  • Onderdeel: 39050-0-23006

    Type: Kogellager 23,0 mm

    Opname (d) = 6,0 mm.
    Artikel wordt geleverd inclusief 1x dit kogellager.

  • Onderdeel: 24151-5-40040

    Type: Groefzaagje D=40,0 x 4,0 mm

    Asgat (d) = 6,0 mm.
    Artikel wordt geleverd inclusief 1 groefzaagje.

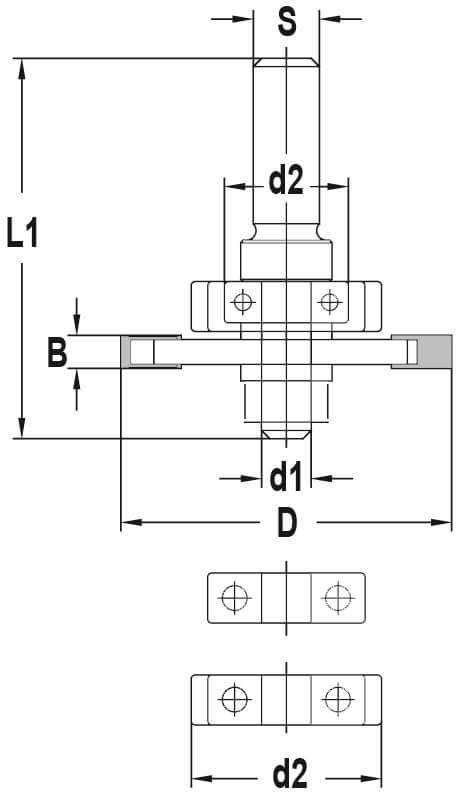

  • Ø (D) = 40,0 mm
  • Opname (d1) = 6,0 mm
  • Lagers (d2) = 15,0 / 19,0 / 23,0 mm
  • Dikte groefzaag (B) = 4,0 mm
  • Totale lengte (L1) = 46 mm
  • Schacht = 8 mm
  • Z=2
  • Hardmetaal uitvoering (HW)

Productomschrijving

  • Gebruik deze freesset t.b.v. lamello® verbindingen
    • Deze set wordt geleverd inclusief spindel, 3 lagers, 2 ringen en een groefzaagje
  • Gebruik de volgende lagers voor de verschillende typen:
    • Type 20 = kogellager 15 x 6 mm (39050-0-15006)
    • Type 10 = kogellager 19 x 6 mm (39050-0-19006)
    • Type 0  = kogellager 23 x 6 mm  (39050-0-23006)
  • Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen
  • Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen
  • Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees
  • Zorg voor een gelijkmatige doorvoer en het juiste toerental
  • Alle richtlijnen voor onze frezen vindt u onder het kopje informatie bij downloads
