Zaagbladopnamen HSK 63-F, D=106 mm t.b.v. asgat 30 mm
Met en zonder spanplaat leverbaar
-
Artikelnummer: 39498-0-00001
Type: HSK 63-F opname
Lengte (A) = 40 mm
Met spanplaat -
Artikelnummer: 39498-0-00002
Type: HSK 63-F opname
Lengte (A) = 40 mm
Zonder spanplaat -
Artikelnummer: 39498-0-00003
Type: HSK 63-F opname
Lengte (A) = 50 mm
Met spanplaat -
Artikelnummer: 39498-0-00004
Type: HSK 63-F opname
Lengte (A) = 50 mm
Zonder spanplaat
Reserveronderdelen
-
Onderdeel: 39498-0-00021
Type: Spanplaat
Met 8 inbusbouten
-
Onderdeel: 39085-0-05009
Type: Torx-bout M5 x 9, TX50
-
Onderdeel: 39165-0-05016
Type: Inbusbout
M5 x 16, DIN 912
-
Onderdeel: 39140-0-00401
Type: Inbus schroevendraaier
SW 4,0
-
Onderdeel: 39077-0-00020
Type: Torx-schroevendraaier
M5/M6, TX20

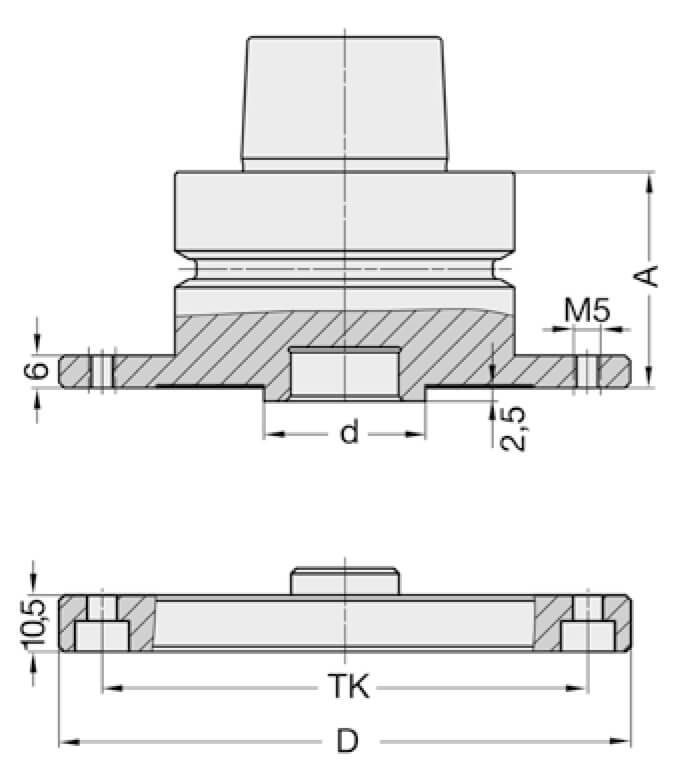

- Schacht = HSK 63-F
- Diameter (D) = 106 mm
- Opname (d) = 30 mm
- Steek (TK) = 90 mm
Productomschrijving
Uitvoering:
Bestaat uit opnameflens met HSK 63 F-doorn en 8 schroeven met verzonken kop. Naar wens met spanplaat en 8 inbusbouten.
Toepassing:
Ten behoeve van precisie opname van zaagbladen op CNC-machines. Bevestiging naar keuze, direct op de flens of door middel van spanplaat. Voor opnamen van zaagbladen tot D=400 mm. Voor standaard uitvoeringen zie ook de volgende zaagbladen.
